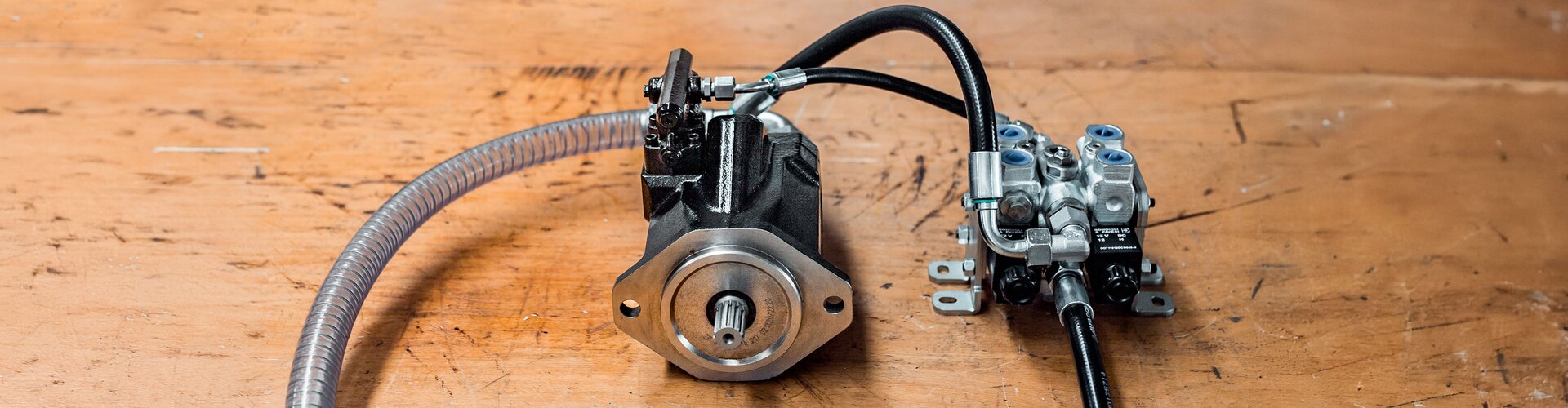

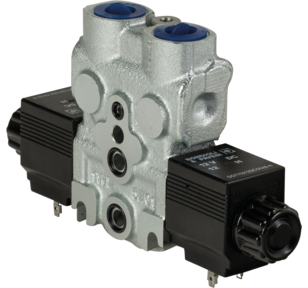

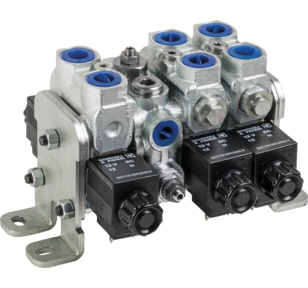

Hydraulické ventily BW05 od společnosti Bondioli & Pavesi nabízejí mnoho možností pro hydraulické systémy LS.

Hydraulický systém LoadSensing s čerpadlem s proměnným objemem (CC-LS)

Pojem „LoadSensing“ znamená „snímání zátěže“. Když je ventil (3) aktivován, spotřebič (4) snímá požadovaný tlak zátěže (p1) a předává ho do čerpadla prostřednictvím vedení LS (2). Čerpadlo (1) dodává olej, dokud není dosaženo tlaku požadovaného spotřebičem. Pokud není ventil aktivován, je potrubí LS do nádrže odlehčeno a čerpadlo se vrátí na pohotovostní tlak. V pohotovostním režimu dodává čerpadlo pouze takové množství oleje, které je nutné k vyrovnání vnitřních netěsností systému.

Směrový regulační ventil (3) funguje jako škrtící klapka. Ovládáním ventilu se škrtící klapka otevírá nebo zavírá. Rozdíl tlaku mezi tlakem čerpadla (p2 = vstupní tlak na ventilu) a tlakem zátěže (p1 = výstupní tlak na ventilu) odpovídá pohotovostnímu tlaku. S rostoucím zatížením se zvyšuje tlak čerpadla (tlak zatížení + pohotovostní tlak). Diferenční tlak, a tedy i průtok na ventilu zůstávají konstantní. Systém lze řídit nezávisle na zatížení, a proto je ideální pro aplikace, vyžadující citlivé a jemné ovládání.

Pokud jsou současně ovládány dva ventily, určuje dodávaný tlak čerpadlem ventil s vyšším zatěžovacím tlakem. Spotřebič s nižším zatížením proto dostává více oleje, než je potřeba, protože se zvyšuje diferenční tlak na ventilu. Tomuto chování lze zabránit integrovaným individuálním kompenzátorem tlaku.

Hydraulický systém LoadSensing
s konstantním čerpadlem (OC-LS)

Výhody snímání zátěže lze využít i u čerpadel s pevným objemem (1), jako jsou např. zubová čerpadla. Za tímto účelem je před hydraulickým ventilem (3) integrován kompenzátor tlaku (2). Kompenzátor tlaku je řízen vedením LS a reguluje objemový průtok. Objemový průtok, který není potřebný, odtéká do nádrže s nízkými tlakovými ztrátami.

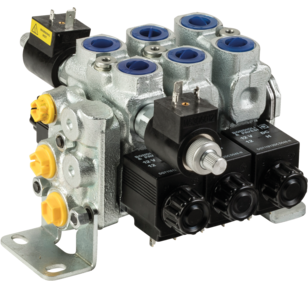

Ventily BW05 OC/LS lze použít jak pro konstantní čerpadla s pevným dodávaným objemem, tak pro axiální pístová čerpadla s proměnným objemem. U aplikací s axiálním pístovým čerpadlem (P-T-LS) se kompenzátor tlaku (2) ručně zablokuje a potrubí LS (4) je vedeno od ventilu k čerpadlu (5). Axiální pístové čerpadlo tak přebírá regulaci průtoku.
Tato řada ventilů je proto ideální pro použití u přídavných zařízení, která jsou provozována s různými tažnými vozidly.

U ventilů BW05 OC/LS se přepnutí z LoadSensing na OpenCentre provádí pomocí imbusového klíče a očkového klíče.

U systémů OpenCenter musí být šroub vyšroubován až na mezní polohu. U systémů LoadSensing s axiálním pístovým čerpadlem se šroub zašroubuje až na doraz. Šroub s vnitřním šestihranem lze nastavit bez větší námahy.

Použití více ventilů BW05 LoadSensing v jednom hydraulickém systému

Pokud je v systému použito více ventilů LoadSensing, lze je integrovat do tlakového potrubí a potrubí nádrže s odbočkami (např. T-spojka). Vedení LS musí být připojeno pomocí přepínacího ventilu (1). Přepínací ventil musí být instalován tak, aby byl k čerpadlu připojen vždy pouze jeden signál zátěže.

Zkontrolujte, zda je potrubí nádrže dostatečně velké. Pokud by zde docházelo díky malému průměru k nárůstu tlaku, mohl by se tento přenášet do vedení LS.
