Instructions pour la définition correcte
Les bandes de tamisage contribuent de manière significative à améliorer la qualité de la récolte en filtrant les impuretés telles que la terre, les petites pierres, les morceaux de racines, etc.
PRILLINGER propose, en plus des bandes de tamisage et fanes standard, des fabrications sur mesure de bandes de tamisage.
Dans cet article, nous expliquons comment déterminer les bandes de tamisage de manière adéquate et simple.
Bandes de tamisage de PRILLINGER fabriquées sur mesure
Sur demande, PRILLINGER vous propose des bandes de tamisage sur mesure.

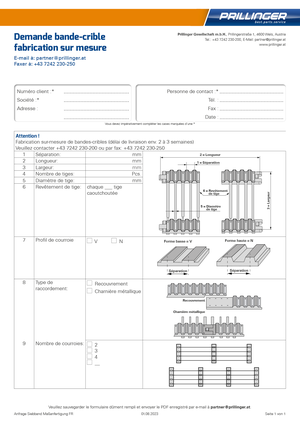

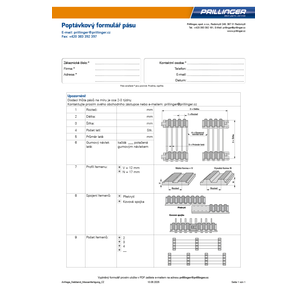

Pour cela, un formulaire de demande précis est à votre disposition dans la boutique en ligne PRILLINGER. Pour toute autre question, veuillez vous adresser au service client de PRILLINGER.
Les exigences contenues dans le formulaire de demande sont détaillées plus loin dans l'article.
Dimensions requises pour les fabrications sur mesure

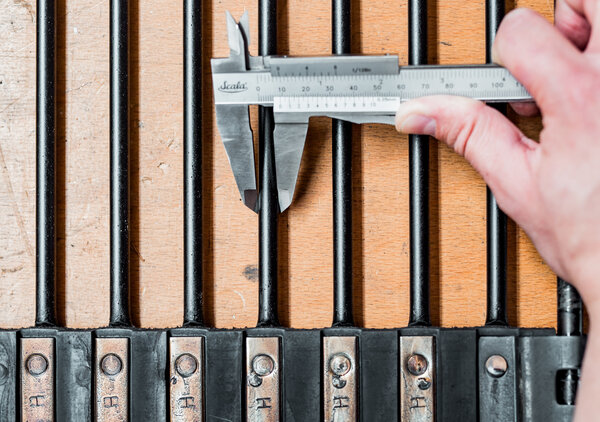

Pas (T)
Pour mesurer le pas, il est important de choisir une zone sans dommages ou usure et qui représente la structure typique de la bande.
Veuillez noter que, pour obtenir des résultats de mesure précis, le pied à coulisse est positionné parallèlement à la bande de tamisage.

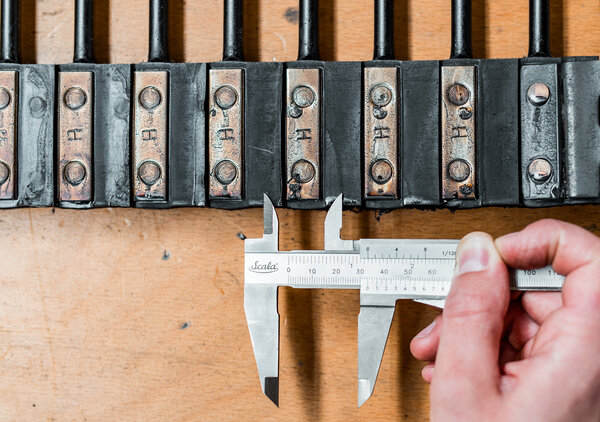

Le pas est mesuré avec le pied à coulisse du centre de profil au centre de profil de la courroie en caoutchouc.

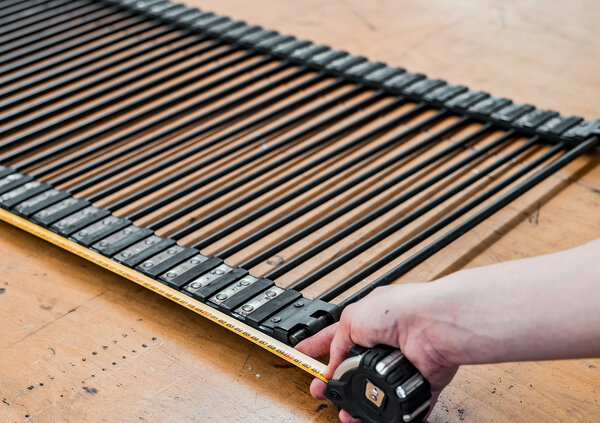

Longueur (L)
La longueur totale L de la bande de tamisage représente la distance d'une extrémité de la bande de tamisage complètement déroulée à l'autre extrémité.
| Veuillez vérifier soigneusement si la longueur de la bande correspond à la multiplication du pas et du nombre de barres, donc Longueur = pas x nombre de barres. |

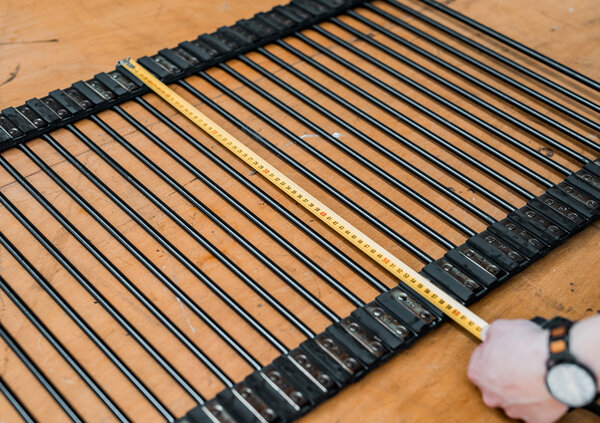

Largeur (B)
Il est important de s'assurer que les barres ne présentent aucune déformation ou dommage qui pourrait affecter la mesure.
Pour un résultat de mesure précis, la bande de tamisage doit être positionnée sur une surface plane et stable, et l'outil de mesure doit être placé parallèlement aux barres de la bande de tamisage. La largeur extérieure peut être déterminée par une mesure d'un bord en caoutchouc à l'autre.

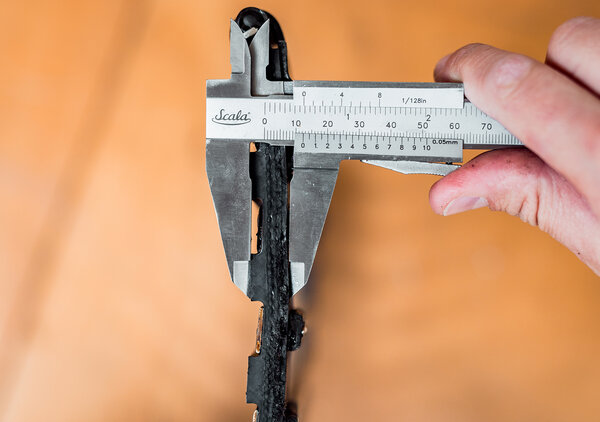

Diamètre de la barre
L'outil de mesure doit être positionné de manière à entourer la barre de la bande de tamisage et à mesurer précisément le diamètre.
Barres standard :
- Disponibles de 6 à 15 mm de diamètre
- Revêtement en caoutchouc pour protéger la récolte ou pour réduire la surface de tamisage possible
D'autres formes de barres sont également disponibles en option, comme les barres doubles et les barres vulcanisées, ainsi que les volets pour pierres et les éléments d'entraînement.
Profils de courroie
Il est important de s'assurer que la bande de tamisage ne présente aucune déformation ou dommage qui pourrait affecter la mesure.
Pour obtenir une mesure correcte, il est nécessaire que la bande de tamisage repose sur une surface plane et stable, afin que les becs du pied à coulisse puissent bien entourer la largeur du profil de la courroie.
- Hauteur de courroie à V = 12 mm
- Hauteur de courroie à N = 17 mm
Types de raccordement
Raccordement avec charnière en métal
Les raccordements des bandes de tamisage avec une charnière en métal sont constituées de barres ou de plaques métalliques, reliées entre elles par des charnières flexibles.
Avantages :
- La bande est rapidement facile à raccorder
- Montage facile
Inconvénients :
- Usure plus importante
-
Se surélève sur la courroie
Raccordement avec chevauchement
Les raccordements de bande de tamisage avec chevauchement sont réalisés par le chevauchement de deux extrémités de courroie de la bande de tamisage et leur raccordement solide l'une à l'autre.
Avantages :
- Importante durabilité et grande résistance à la traction en raison des barres rivetées (encore plus stable avec collage)
- Course de bande silencieuse
Inconvénients :
- Montage et démontage un peu plus compliqués
