Účinné metódy orezu a čistenia hydraulických hadíc

Hydraulické hadice musia spĺňať obrovské požiadavky. Preto sú účinné metódy orezu a čistenia kľúčové na zabezpečenie trvalej tesnosti a čistoty hydraulického systému.

Tento článok je o účinných strojoch na orez a čistenie hydraulických hadíc.

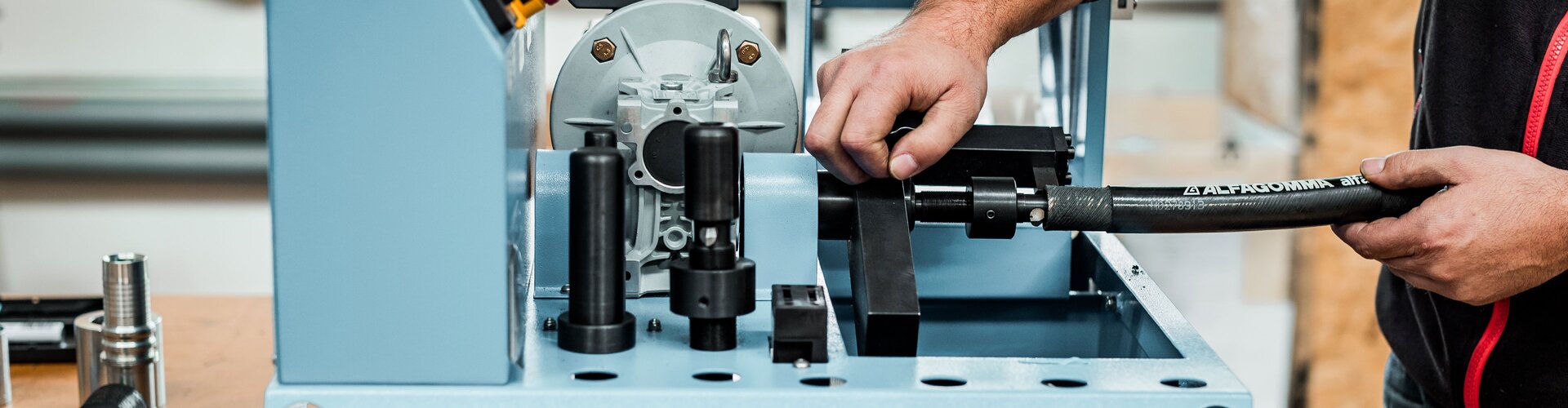

Orezávanie hydraulických hadíc

V závislosti od špecifikácií výrobcu sa musia najmä hadice pre vyšší tlakový rozsah pred lisovaním orezať, aby sa dosiahlo lepšie zalisovanie medzi hydraulickou koncovkou, drôteným pletivom hadice a lisovacou objímkou. Hydraulické hadice sa orezávajú odstránením vonkajších gumových vrstiev hadice, aby sa získal prístup k spodnej vrstve s vonkajším drôteným pletivom. Tento proces orezu príslušných gumových vrstiev sa vykonáva pomocou vysokokvalitných orezávacích strojov a orezávacích nástrojov odporúčaných výrobcami.

Vonkajšia vrstva materiálu hadice sa odstráni na dĺžku objímky. Po procese lisovania sa drôtená vložka umiestni na vnútorné steny objímky, čím sa zabráni vzniku profilov s ostrými hranami.

V rozsahu maximálneho tlaku sa vyžadujú objímky so špeciálnou ochranou proti vytrhnutiu. Vnútorná vrstva hadice sa tiež odstráni podľa špecifikácie. Tým sa zlepšuje bezpečné uloženie v oblasti upevnenia a výrazne sa znižuje možné poškodenie elastického materiálu. Vďaka tomu je ochrana proti vytiahnutiu celkovo výrazne stabilnejšia.

POZOR: Pred použitím príslušného stroja vždy dodržiavajte návod na obsluhu a stanovené ochranné opatrenia!

Presne orezaná hadica

Jednotlivé vrstvy gumy sa presne orezávajú pomocou vysokokvalitných orezávacích strojov a určených orezávacích nástrojov v súlade s odporúčaniami výrobcu.

Vonkajšie orezávanie hadice pre štandardné koncovky

Presné orezanie vonkajšej vrstvy hadice

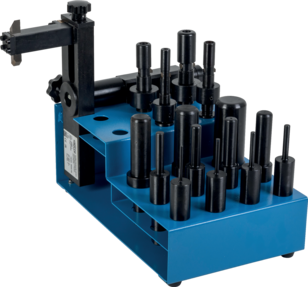

Výber správneho nástroja
Dĺžka orezu podľa špecifikácie výrobcu – podľa tabuľky lisovacích tlakov

Prierez zalisovaného spoja pre štandardné objímky

1. Prevedenie zalisovacej objímky

2. Rozmer zalisovania podľa tabuľky lisovacích tlakov v mm

3. Vonkajšia dĺžka orezu podľa tabuľky lisovacích tlakov v mm

Orezávacie hadice pre koncovky Interlock Evolution zvnútra a zvonka

Presné orezávanie vonkajšej vrstvy hadice
Presné orezávanie vnútornej vrstvy hadice
Výber správneho nástroja
Dĺžky orezu podľa špecifikácií výrobcu nájdete v tabuľke lisovacích tlakov

Prierez hotového lisovania pre koncovky Interlock EVOLUTION

1. Verzia

2. Rozmer zalisovania podľa Pressmaßliste tabuľke lisovacích tlakov v mm

3. Vonkajšia dĺžka orezu podľa tabuľke lisovacích tlakov Pressmaßliste v mm

4. Dĺžka vnútorného orezu podľa tabuľke lisovacích tlakov Pressmaßliste v mm

Proces orezávania pomocou ručného nástroja na orezávanie

Toto video ukazuje jednoduchý proces orezávania hadice pomocou ručného nástroja na orezávanie Uniflex.

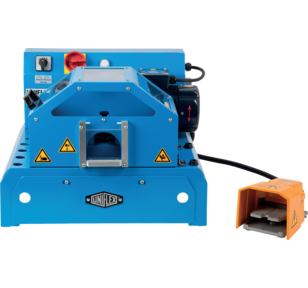

Video: Proces orezávania s USM 10 Ecoline

Toto video ukazuje proces orezávania hadice pomocou prístroja na orezávanie USM 10 Ecoline od spoločnosti Uniflex.

Video: Proces orezávania s USM 10 S

V tomto videu profesionálne predvedieme efektívny proces orezávania hadíc pomocou orezávacieho prístroja USM 10 S od spoločnosti Uniflex.

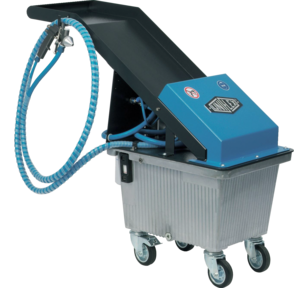

Čistenie

Rýchle a účinné čistenie hydraulických hadíc odstraňuje nečistoty, a tým zvyšuje životnosť hydraulického systému. V závislosti od požadovaného stupňa čistoty možno na čistenie hadíc použiť rôzne čistiace systémy.

Vnútorná vrstva hadice sa najprv opláchne čistiacim prostriedkom na ochranu proti korózii a potom sa vysuší stlačeným vzduchom. Čistenie sa vykonáva pomocou pištole s rôznymi veľkosťami dýz pre jednotlivé menovité veľkosti hadíc.

Čistenie by sa malo vykonávať po odrezaní hadice z návinu a po vnútornom odlepení hadíc.

Aby sa spoľahlivo splnili požadované hodnoty čistoty, malo by sa celé hydraulické hadicové vedenie po lisovaní znovu vyčistiť.
